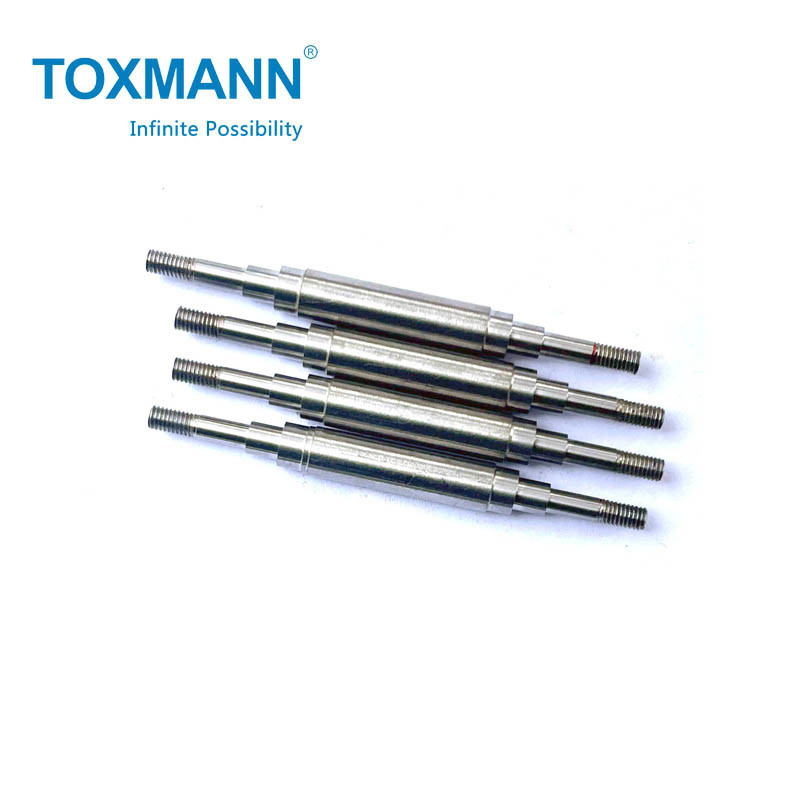

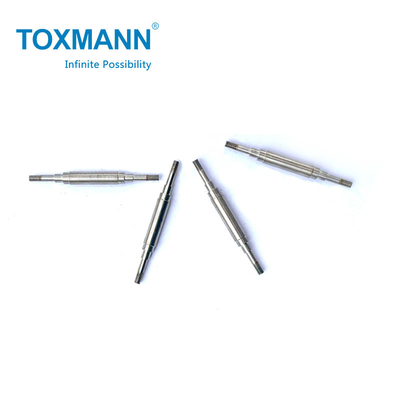

Toleransi 0,02mm Poros SKD11 Bagian Mesin Bubut Cnc Kustom Bagian Logam Cnc
Profil Perusahaan-Toxmann.pdf
Daftar Mesin Pengolahan & Pemeriksaan.pdf
Mesin gerinda silinder CNC telah diprogram sebelumnya sesuai dengan persyaratan pemrosesan, dan sistem kontrol mengeluarkan instruksi informasi numerik untuk diproses.Ini terutama digunakan untuk menggiling permukaan luar silinder dan kerucut.
Mesin gerinda silinder CNC umumnya memiliki karakteristik generalisasi, modularisasi tingkat tinggi, presisi tinggi, kekakuan tinggi, efisiensi tinggi, dan kemampuan beradaptasi yang tinggi.
Menurut berbagai jenis penggiling silinder CNC, sangat cocok untuk pemrosesan batch komponen terkait dalam industri seperti mobil, sepeda motor, kompresor udara, bantalan, industri militer, penerbangan, dan kedirgantaraan.
Mesin gerinda silinder CNC terdiri dari tempat tidur, meja kerja, rangka roda gerinda, rangka kepala, rangka ekor dan komponen lainnya.
1. Tempat tidur dan meja kerja
Tempat tidur mengadopsi lubang bundar besar dan tulang rusuk berbentuk sirip hiu.Setelah penggunaan jangka panjang, kekakuan dinamis dan statis alat mesin keduanya baik.
Meja kerja dibagi menjadi meja atas dan bawah, yang dapat menggiling permukaan kerucut.Rel pemandu tempat tidur dan meja kerja terbuat dari rel pemandu berlapis plastik, yang memiliki koefisien gesekan kecil.Meja kerja digerakkan langsung oleh motor servo untuk menggerakkan sekrup bola, dan gerakannya stabil dan dapat diandalkan.
2. Rangka roda gerinda
Kecepatan linier roda gerinda kurang dari 35m/dtk, dan efisiensi gerinda tinggi.Bantalan kepala gerinda adalah bantalan tekanan dinamis tiga ubin dengan sudut bungkus yang besar, dan akurasi putarannya tinggi.Pergerakan rangka roda gerinda (arah X) digerakkan langsung oleh motor servo dan sekrup bola, dan resolusi minimumnya adalah 0,0005mm.
3. Bingkai kepala
Rotasi dial bingkai kepala digerakkan oleh pengaturan kecepatan konversi frekuensi motor untuk menggerakkan katrol, dan dial berputar.Kecepatan panggil adalah kecepatan variabel stepless 40-500r/min, sehingga dapat beradaptasi dengan penggilingan benda kerja dengan diameter berbeda, bahan berbeda, dan persyaratan berbeda.
4. Kotak CNC dan kabinet listrik
Ada kotak operasi CNC independen dengan layar LCD, tombol operasi mesin, sakelar kompensasi pita level 1um, generator pulsa manual, dll.
5. Alat ukur permukaan ujung dan alat ukur radial
Ketika mesin penggiling silinder CNC memiliki alat ukur radial, nilai yang diukur secara otomatis dimasukkan ke dalam sistem CNC, dan sistem CNC mengirimkan sinyal untuk membuat motor servo arah-X berputar, menggerakkan sekrup bola ke posisi tertentu, dan membuat ukuran benda kerja penggilingan memenuhi persyaratan secara stabil.Posisi, dispersi ukuran benda kerja gerinda batch kurang dari 0,003mm.
Informasi produk:
|
Manupembuat
|
Toxmann High-Tech Co., Limited
|
|
Nama Produk
|
Poros Gerinda Berbalik
|
|
Bahan baku
|
SKD11
|
|
Alat Desain
|
UG, ProE, CAD Otomatis, Solidworks, dll
|
| Toleransi Terdekat |
0,02mm |
| Kekasaran |
RA0.8 |
| Aksialitas |
0,02mm |
|
Finishing Permukaan
|
Pelapisan Chromium atau Disesuaikan
|
|
Kontrol kualitas
|
Penguji Kekerasan, Altimeter, Kaliper Mikrometer
|
|
Mesin Pengolah
|
Mesin Bubut CNC, Penggiling OD, Mesin Penggilingan
|
|
Layanan Lainnya
|
ODM dan OEM, Spesifikasi Khusus, Komunikasi Satu ke Satu
|
|
Proses Pemesanan
|
Pertanyaan pelanggan (berikan gambar 2D atau 3D)→ Toxmann memberikan penawaran dan waktu tunggu→ Pesanan dirilis oleh pelanggan→ 50% lanjutan
pembayaran → Atur produksi → QC pass → Pengepakan dan pengiriman setelah menerima pembayaran saldo.
|
Dalam beberapa tahun terakhir, kami telah memperkenalkan banyak mesin pemrosesan presisi tinggi dan instrumen inspeksi.Seperti:
Mesin Pengolah:Pusat Permesinan, Mesin Bubut NC, Mesin Pemotong Kawat dan Mesin Percikan Cermin, Mesin Penggiling Optik, dan Penggiling NC.
Instrumen Inspeksi:Mesin Pengukur Koordinat, Elemen Kuadrat, Proyektor dan Altimeter, Rockwell Hardness Tester.
Perangkat kami dilengkapi dengan standar internasional tertinggi.Peralatan pemrosesan dan inspeksi yang lengkap ditambah pikiran kualitas terbaik adalah jaminan kami untuk kualitas dan layanan yang sangat baik bagi pelanggan.
Toxmann Dua Bengkel Bubut CNC:
Kelebihan Toxmann CNC Turned Parts:
1. Menggunakan mesin kelas atas untuk diproses agar memenuhi akurasi.
2. Instrumen inspeksi terintegrasi untuk menjamin kualitas sebelum pengiriman.
3. Bahan baku dan perlakuan panas disediakan oleh produsen terbaik, seperti ASSAB, TOKAI, dll.
4. Harga paling kompetitif untuk setiap pesanan.
Layanan kami:
1.Pengiriman dengan laporan Material & laporan perlakuan panas
2.Pengiriman dengan laporan QC
3.Setiap saat selamat datang untuk mengunjungi pabrik kami
4.Sampel gratis, tanpa MOQ
Nilai Inti Dan Budaya Perusahaan
Filosofi Bisnis:
1. Kualitas adalah jiwa dari suatu perusahaan.
2. Harga kompetitif adalah keunggulan kami.
3. Layanan antusias adalah prinsip kami.
4. Inovasi adalah pengejaran abadi kita
Sasaran Mutu:
1. Tingkat penerimaan sampel mencapai 100%.
2. Tingkat kualifikasi produk jadi mencapai 100%
3. Tingkat pengiriman tepat waktu mencapai 100%
Misi kita:
1. Memperkuat manajemen dan terus meningkatkan kepuasan pelanggan, investor, pemasok dan karyawan.
2. Meningkatkan kapasitas inovasi dan berkontribusi pada pembangunan berkelanjutan.
Mengapa Memilih Kami?
1. Kualitas produk terbaik dan harga paling kompetitif.
2. Teknisi berpengalaman sedang dalam produksi.
3. Mesin pengolah kelas atas dan instrumen inspeksi.
4. Desain dan produksi yang disesuaikan.
5. Layanan pra-penjualan dan purna jual yang sangat baik.
Toxmannadalah produsen profesional suku cadang mesin dan suku cadang cetakan, didirikan pada tahun 2009 dengan total 120 karyawan.Kami telah mendirikan bagian mesin dan bagian cetakan dua pabrik untuk memenuhi kebutuhan berbagai industri dan diversifikasi produk masing-masing di Shenzhen dan Dongguan, Cina.Produk kami diekspor ke Amerika Utara, Eropa, Asia Tenggara dan belahan dunia lainnya.Sementara itu, produk kami terlibat dalam berbagai bidang seperti industri peralatan otomasi, industri cetakan, industri otomotif, industri medis, peralatan rumah tangga, industri militer, industri komunikasi dan industri kosmetik, dll.
FAQ:
Q1: Apa perbedaan antara SKD11 dan D2?
A: SKD11 adalah nama umum Kementerian Perindustrian Jepang.Bahan D2 adalah kelas baja cetakan Amerika, dan komposisi paduannya adalah Cr12Mo1V1.Namun komposisi paduan SKD11 yang diproduksi di China lebih rendah dari standar material D2.Ketahanan terhadap pelunakan suhu tinggi berbeda.
Q2: Apa bahan SKD11?
A: SKD11 adalah baja perkakas, baja mati, dan baja karbon tinggi yang memiliki kekerasan, kekuatan, dan ketahanan aus yang tinggi.Permukaannya digiling dengan tepat.Ini sering digunakan untuk cetakan cetakan, cetakan plastik, dan sebagainya.
Q3: Apa yang setara dengan SKD11?
A: Nilai Setara: GB Cr12MoV, JIS SKD11, AISI/SAE D3, DIN 2X165CrMoV12.SKD11 adalah baja perkakas, baja mati, dan baja karbon tinggi yang memiliki kekerasan, kekuatan, dan ketahanan aus yang tinggi.Permukaannya digiling dengan tepat.Ini sering digunakan untuk cetakan cetakan, cetakan plastik, dan sebagainya.
Q4: Sifat mekanik SKD11?
|
Peralatan mekanis
|
Metrik
|
Imperial
|
|
Kekerasan, Vickers
|
748
|
748
|
|
Dampak Izod tidak berlekuk
|
77,0 J
|
56,8 kaki-lb
|
|
rasio Poisson
|
0,27-0,30
|
0,27-0,30
|
|
Modulus elastis
|
190-210 GPa
|
27557-30457 ksi
|
